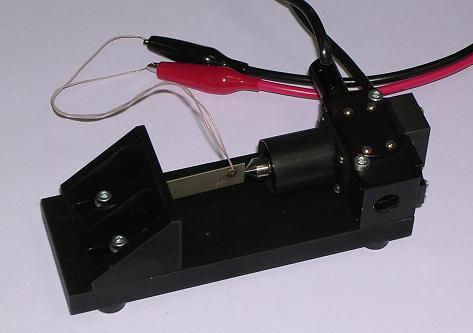

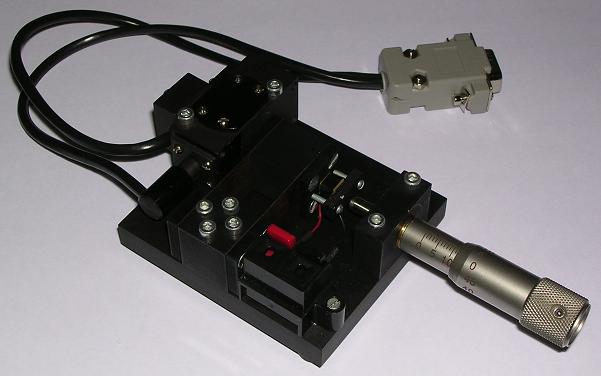

Главная Продукция Новости Контакты Карта сайта		Применение датчиков линейного перемещения серии IDS-4 Датчики линейного перемещения находят применение во многих областях науки и техники, в которых требуется повышенное разрешение и большой диапазон перемещения. Ниже представлены некоторые из множества областей применения интерференционных датчиков линейного перемещения серии IDS-4. 1. Калибровка датчиков деформации Датчики линейного перемещения востребованы в приборах для исследования и калибровки датчиков деформации, применяемых в строительстве, материаловедении и различных испытантельных установках конструкций приборов и механизмов. На рис. 1 изображен пример установки для исследования и калибровки брэгговских волоконных датчиков деформации. Рис. 1. Установка для калибровки брэгговских волоконных датчиков деформации, выполненная на основе датчика перемещения IDS-4-LD. Изготовлена по заказу ВНИИОФИ. 2. Измерение амплитуды механических колебаний пьезокерамических элементов Создание, производство и применение пьезокерамических материалов трудно представить без высокочувствительных средств измерения линейного перемещения. Специально для изучения свойств пьезокерамики, на основе датчика IDS-4-LD создано несколько установок для контактного измерения амплитуды колебаний пьезоэлементов (рис. 2 и рис. 3). Рис. 2. Учебная установка для наблюдения, исследования и измерения механических колебаний пьезокерамических элементов контактным способом, изготовленная по заказу МГТУ им. Н.Э Баумана. Рис. 3. Установка для исследования и измерения амплитуды механических колебаний пьезокерамических элементов контактным способом, выполненная на основе датчика IDS-4-LD. 3. Создание систем высокоточного позиционирования Одно из основных применений интерференционные датчики линейного перемещения находят в системах высокоточного позиционирования. На рис. 4 и 5 показаны примеры однокоординатных систем позиционирования с использованием датчиков серии IDS-4. Рис. 4. Однокоординантная система позиционирования, на основе подвижного столика с жестко закрепленным зеркалом и датчика IDS-4-LD. Рис. 5. Однокоординантная система позиционирования, на основе подвижного столика с жестко закрепленной триппель-призмой и датчика IDS-4-LD. <<
